浮动螺母

提供公制与英制全规格参数，适用于薄板连接的高强度、可重复装配方案。

产品概述

通过外壳上的压花齿和导向槽挤压入钣金预置孔，利用板材的塑性变形产生强大的抗旋转和抗推脱力，将外壳永久性固定。外壳固定后，内部的螺母被设计成可以在外壳的内腔里进行有限度的径向移动（即“浮动”），以此补偿安装误差

AS/LAS 型

碳钢系列。AS型: 标准碳钢浮动螺母，非自锁。LAS型: 标准碳钢浮动螺母，带自锁功能。

AC/LAC 型

不锈钢系列。AC型: 标准碳钢浮动螺母，非自锁。LAC型: 标准碳钢浮动螺母，带自锁功能。

产品展示

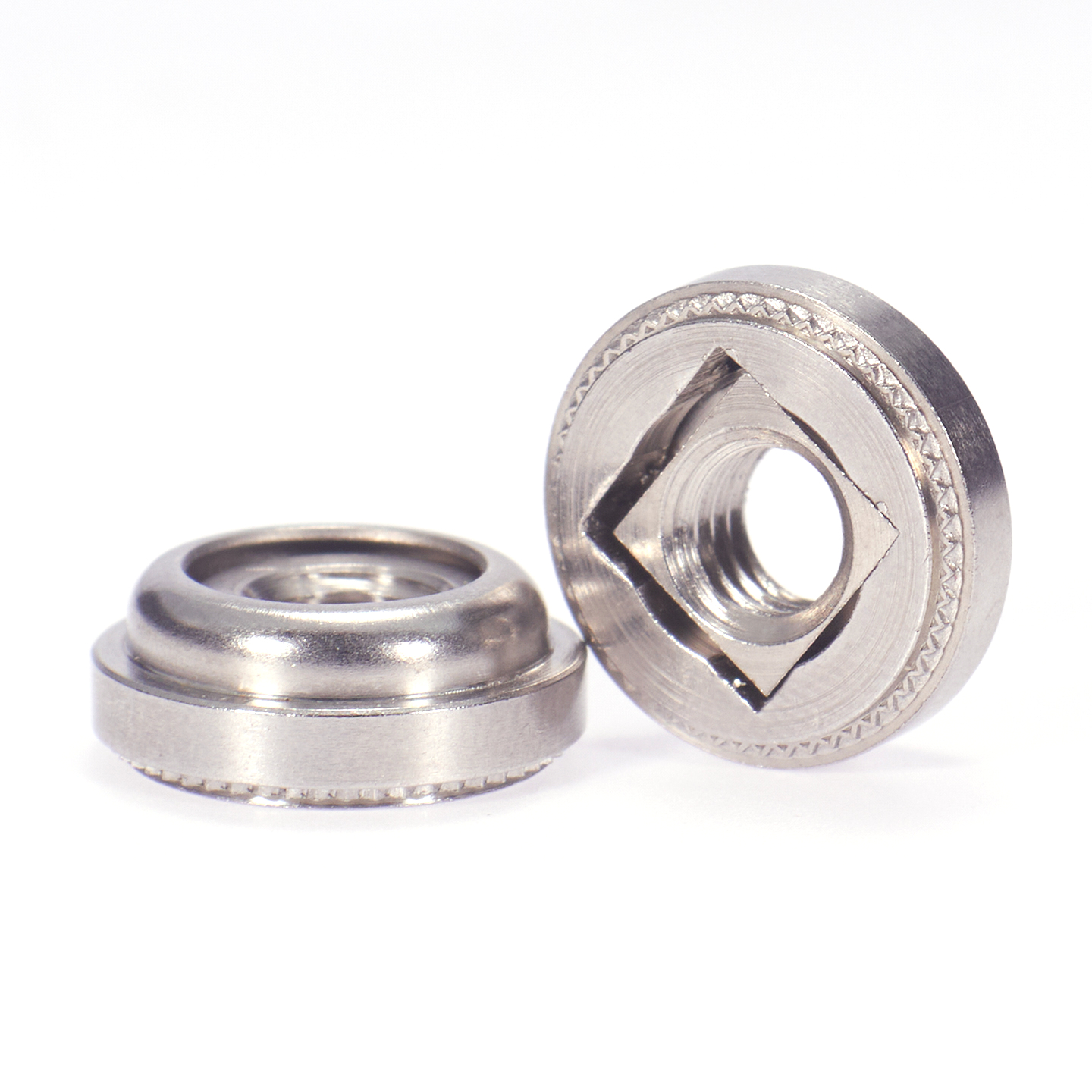

浮动螺母

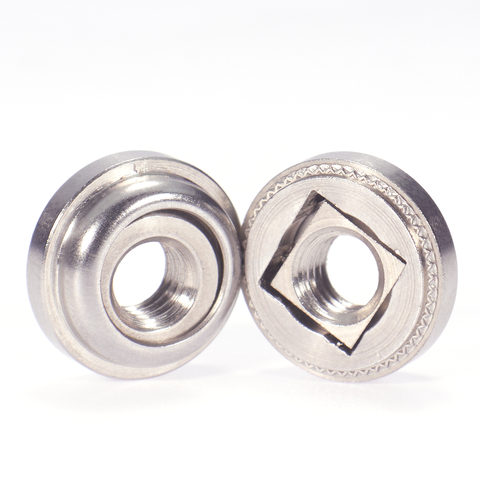

浮动螺母

公制浮动螺母的规格尺寸表：单位MM

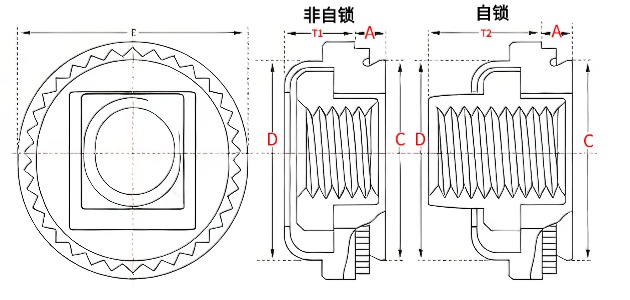

英制参数表图片

螺纹*螺距	非自锁		自锁		螺纹尺寸	规格代号	A Max	最小板厚	板孔径 +0.08	C Max	D Max	E ±0.4	T1 Max	齿厚 ±0.05	齿外径 ±0.1	T2 Max	最小边距
螺纹*螺距	碳钢 AS	不锈钢 AC	碳钢 LAS	不锈钢 LAC	螺纹尺寸	规格代号	A Max	最小板厚	板孔径 +0.08	C Max	D Max	E ±0.4	T1 Max	齿厚 ±0.05	齿外径 ±0.1	T2 Max	最小边距
M3×0.5	AS	AC	LAS	LAC	M3	12	0.971.38	11.4	7.37	7.35	7.37	9.14	3.31	0.350.45	5.25	4.83	7.62
M4×0.7	AS	AC	LAS	LAC	M4	12	0.971.38	11.4	9.35	9.33	9.28	11.18	3.31	0.350.45	6.5	5.34	8.64
M5×0.8	AS	AC	LAS	LAC	M5	12	0.971.38	11.4	10.31	10.29	10.29	11.94	4.32	0.350.45	7.6	6.86	9.14
M6×1	AS	AC	LAS	LAC	M6	2	1.38	1.4	13.08	13.06	12.96	15.24	5.34	0.5	9.5	7.88	10.67

美制规格的浮动螺母的标准：单位为英寸

螺纹尺寸	非自锁		自锁		螺纹尺寸规格代号	规格代号	A MAX	最小板厚	板孔径 +.003	C MAX	D MAX	E ±.015	T1 MAX	齿厚 ±0.05	齿外径 ±0.1	T2 MAX	最小边距
螺纹尺寸	碳钢 AS	不锈钢 AC	碳钢 LAS	不锈钢 LAC	螺纹尺寸规格代号	规格代号	A MAX	最小板厚	板孔径 +.003	C MAX	D MAX	E ±.015	T1 MAX	齿厚 ±0.05	齿外径 ±0.1	T2 MAX	最小边距
#4-40	AS	AC	LAS	LAC	440	12	.038.054	.040.056	.290	.289	.290	.36	.13	0.350.45	6.5	.19	.30
#6-32	AS	AC	LAS	LAC	632	12	.038.054	.040.056	.328	.327	.335	.39	.13	0.350.45	7.6	.20	.32
8-32	AS	AC	LAS	LAC	832	12	.038.054	.040.056	.368	.367	.365	.44	.13	0.350.45	7.6	.21	.34
#10-24	AS	AC	LAS	LAC	024	12	.038.054	.040.056	.406	.405	.405	.47	.17	0.350.45	7.6	.27	.36
#10-32	AS	AC	LAS	LAC	032	12	.038.054	.040.056	.406	.405	.405	.47	.17	0.350.45	7.6	.27	.36
1/4-20	AS	AC	LAS	LAC	0420	2	.054	.056	.515	.514	.510	.60	.21	0.35	7.6	.31	.42
1/4-28	AS	AC	LAS	LAC	0428	2	.054	.056	.515	.514	.510	.60	.21	0.35	7.6	.31	.42
