产品概述
这是一款专为需要环境密封的应用而设计的压铆螺柱。它在标准螺柱的基础上，集成了一個O型密封圈，其核心功能是在螺柱与钣金板之间形成一道可靠的防水、防尘屏障，从而为电子设备、户外机柜等产品提供高强度的螺纹连接和IP等级的防护。

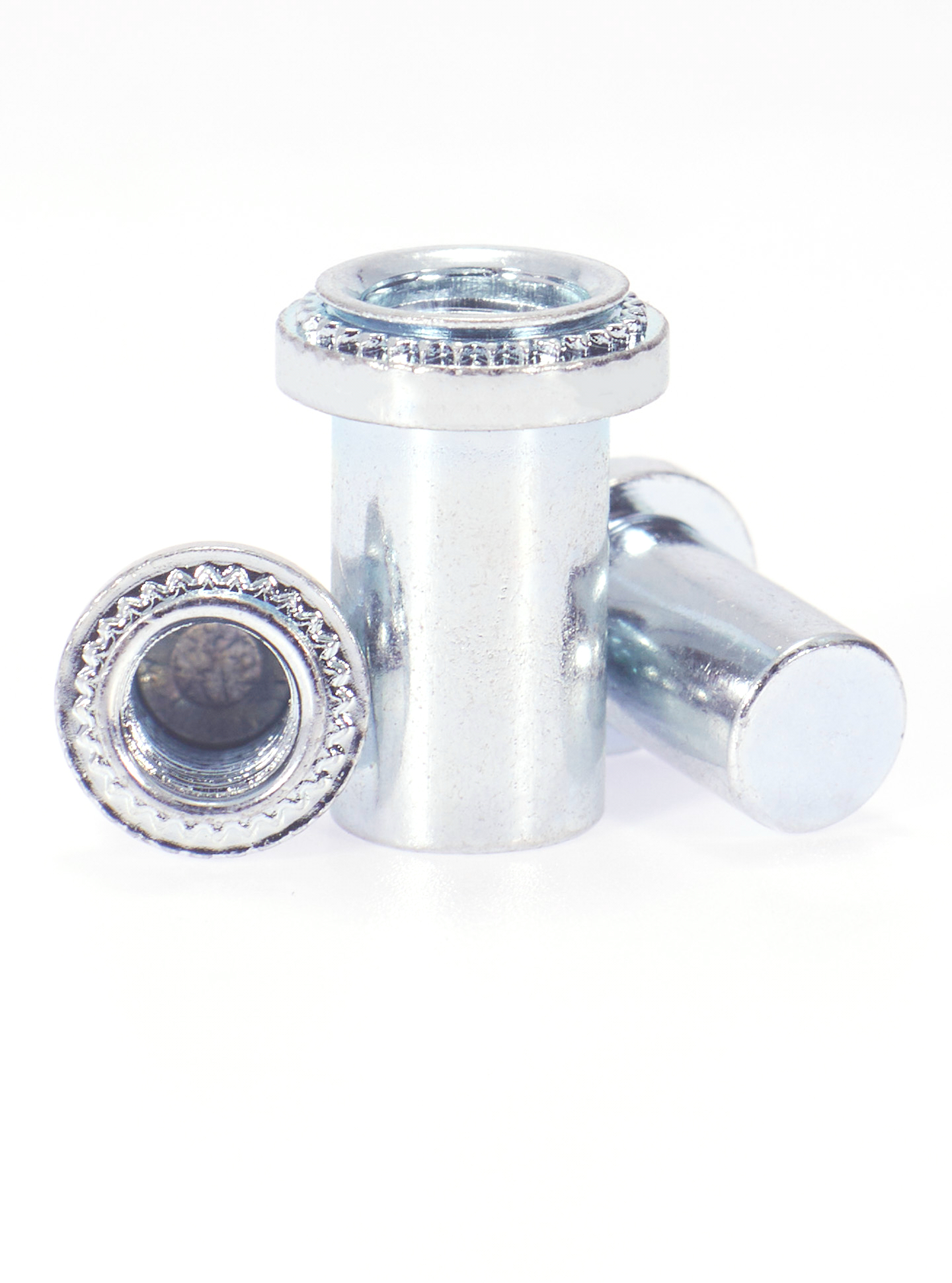

B 型
- 材质：采用10B21型碳钢；表面镀锌；中性盐雾 48H。
- 性能特点：具有较好的防锈性能。
- 应用场景：适用于冷轧板。

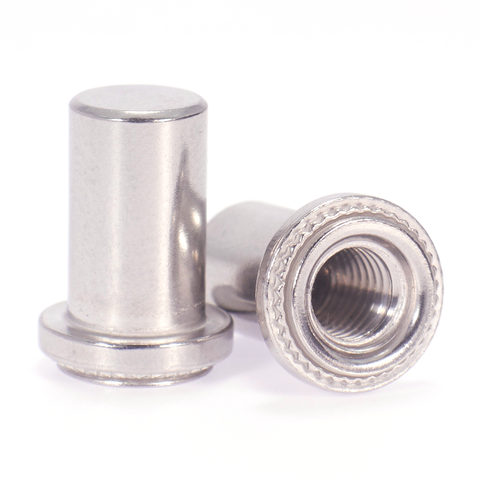

BS 型
- 材质：采用303或者304不锈钢；表面钝化；中性盐雾 96H。
- 性能特点：具有更高的防锈性能和耐腐蚀性。
- 应用场景：适用于铜板、铝板。
BS4 型
- 材质：采用416型不锈钢；真空热处理加硬；中性盐雾 48H。
- 性能特点：具有更高的防锈性能和耐腐蚀性。
- 应用场景：适用于不锈钢板。
产品展示

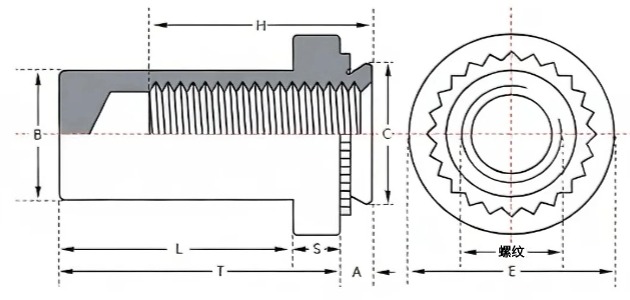

公制表
| 螺纹*螺距 | 型号TYPE | 螺纹代号 | 规格代号 | A Max |
最小板厚 | 板孔径 +0.08 |
B -0.13 |
C -0.13 |
E ±0.25 |
H Min |
L Max |
S Nom |
T ±0.25 |
最小边距 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 碳钢 | 不锈钢 | 不锈铁 | ||||||||||||||
| M3*0.5 | B | BS | BS4 | M3 | 012 |
0.760.971.38 |
0.81.01.4 |
4.25 | 3.84 | 4.22 | 6.35 | 5.3 | 8.5 | 1.1 | 9.6 | 4.8 |
| M4*0.7 | B | BS | BS4 | M4 | 012 |
0.760.971.38 |
0.81.01.4 |
5.4 | 5.2 | 5.38 | 7.95 | 7.1 | 9.8 | 1.4 | 11.2 | 6.9 |
| M5*0.8 | B | BS | BS4 | M5 | 012 |
0.760.971.38 |
0.81.01.4 |
6.4 | 6.02 | 6.38 | 8.75 | 7.1 | 9.8 | 1.4 | 11.2 | 7.1 |
| M6*1 | B | BS | BS4 | M6 | 012 |
1.151.382.21 |
1.21.42.3 |
8.75 | 7.8 | 8.72 | 11.1 | 7.8 | 12.7 | 1.6 | 14.3 | 8.6 |
| M8*1.25 | B | BS | BS4 | M8 | 012 |
1.151.382.21 |
1.21.42.3 |
10.5 | 9.7 | 10.47 | 12.7 | 9.1 | 13.6 | 2.0 | 15.5 | 9.7 |
美制参数表
| 螺纹尺寸 | 型号TYPE | 螺纹尺寸 规格代号 |
规格代号 | A MAX |
最小板厚 | 板孔径 +.003 |
B -.004 |
C -.004 |
E ±.004 |
H Min |
L Max |
S Nom |
T ±.01 |
最小边距 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 碳钢 | 不锈钢 | 不锈铁 | ||||||||||||||
| #4-40 | B | BS | BS4 | 440 | 12 |
.038.054 |
.040.056 |
.166 | .150 | .165 | .25 | .21 | .335 | .051 | .38 | .19 |
| #6-32 | B | BS | BS4 | 632 | 12 |
.038.054 |
.040.056 |
.1875 | .169 | .187 | .28 | .23 | .335 | .047 | .38 | .22 |
| #8-32 | B | BS | BS4 | 832 | 12 |
.038.054 |
.040.056 |
.213 | .204 | .212 | .31 | .28 | .385 | .059 | .44 | .27 |
| #10-32 | B | BS | BS4 | 032 | 12 |
.038.054 |
.040.056 |
.250 | .235 | .249 | .34 | .28 | .385 | .059 | .44 | .28 |
| 1/4-20 | B | BS | BS4 | 0420 | 12 |
.054.087 |
.056.090 |
.344 | .305 | .343 | .43 | .31 | .500 | .067 | .56 | .34 |
| 5/16-18 | B | BS | BS4 | 0518 | 12 |
.054.087 |
.056.090 |
.413 | .381 | .412 | .50 | .36 | .528 | .082 | .61 | .38 |
