六角压铆螺母

产品概述

BOB型螺母与S类圆形压铆螺母不同，其外部为六角结构，主要具有以下两方面用途：1.可铆接于较薄的冲压件上，形成组合部件，从而在该部件上提供可靠的螺纹连接功能；2.当螺母铆接于金属板后，若安装螺钉所需扭矩较大（如使用涂硬胶螺钉、过盈配合螺钉等），为避免铆接结构因扭矩过大而损坏，可将螺母反向固定（例如采用套筒或专用治具锁紧螺母），再紧固螺钉，从而保护螺母与板件之间的结合强度。

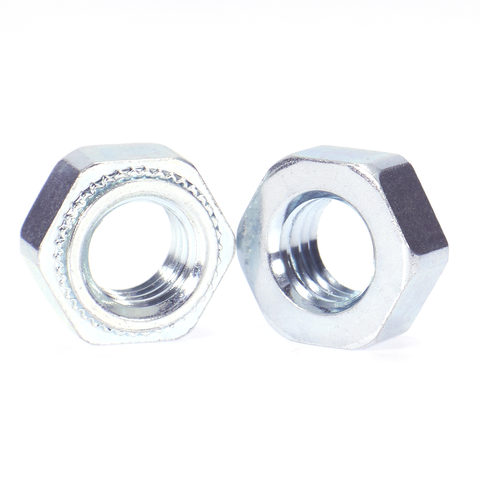

BOB 型

材质：采用10B21型碳钢；表面镀锌；中性盐雾 48H。
性能特点：较好的防锈性能。
应用场景：适用于冷轧板。

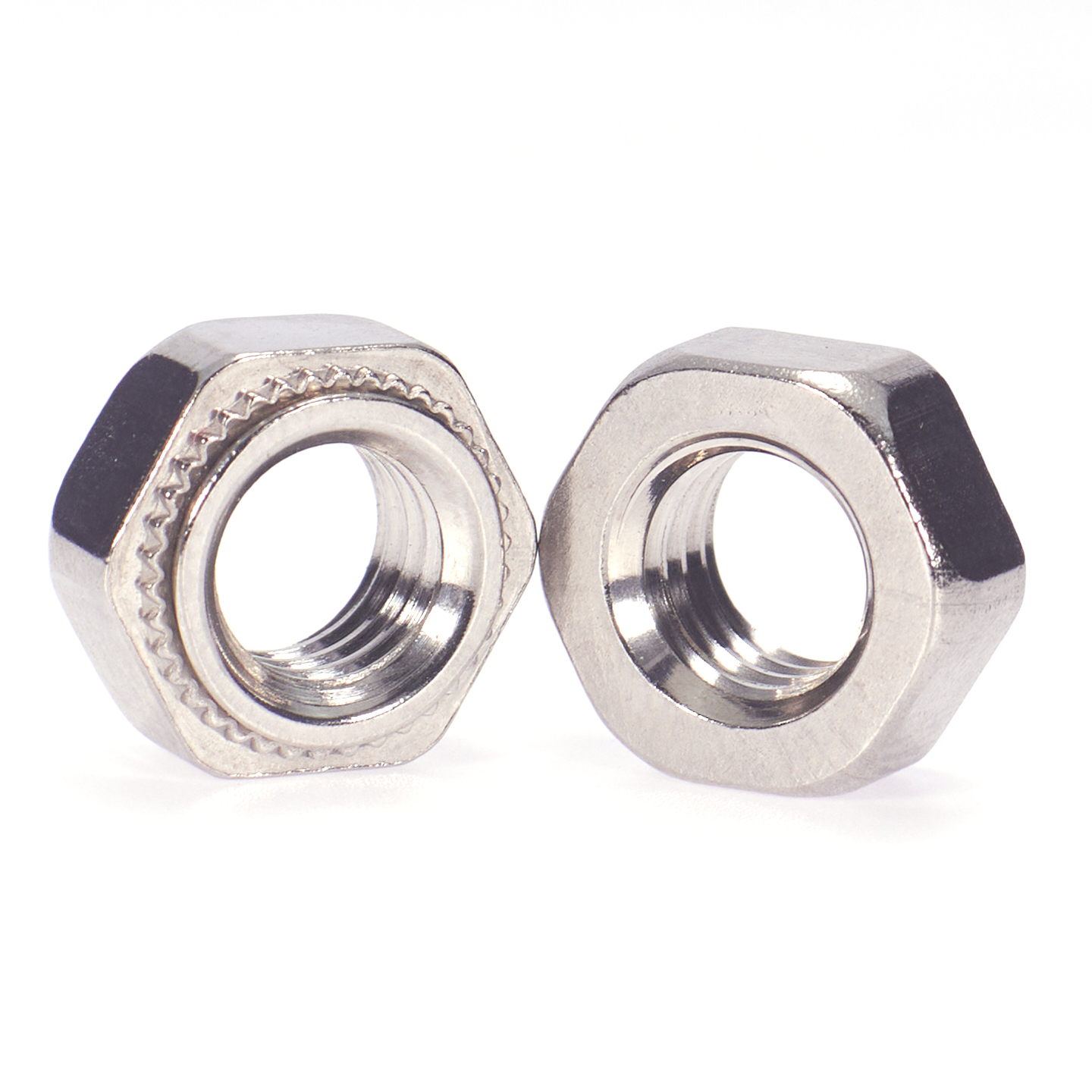

BOBS 型

材质：采用304不锈钢冷镦；表面钝化；中性盐雾 96H。
性能特点：更高的防锈与耐腐蚀性。
应用场景：适用于铜板、铝板。

产品展示

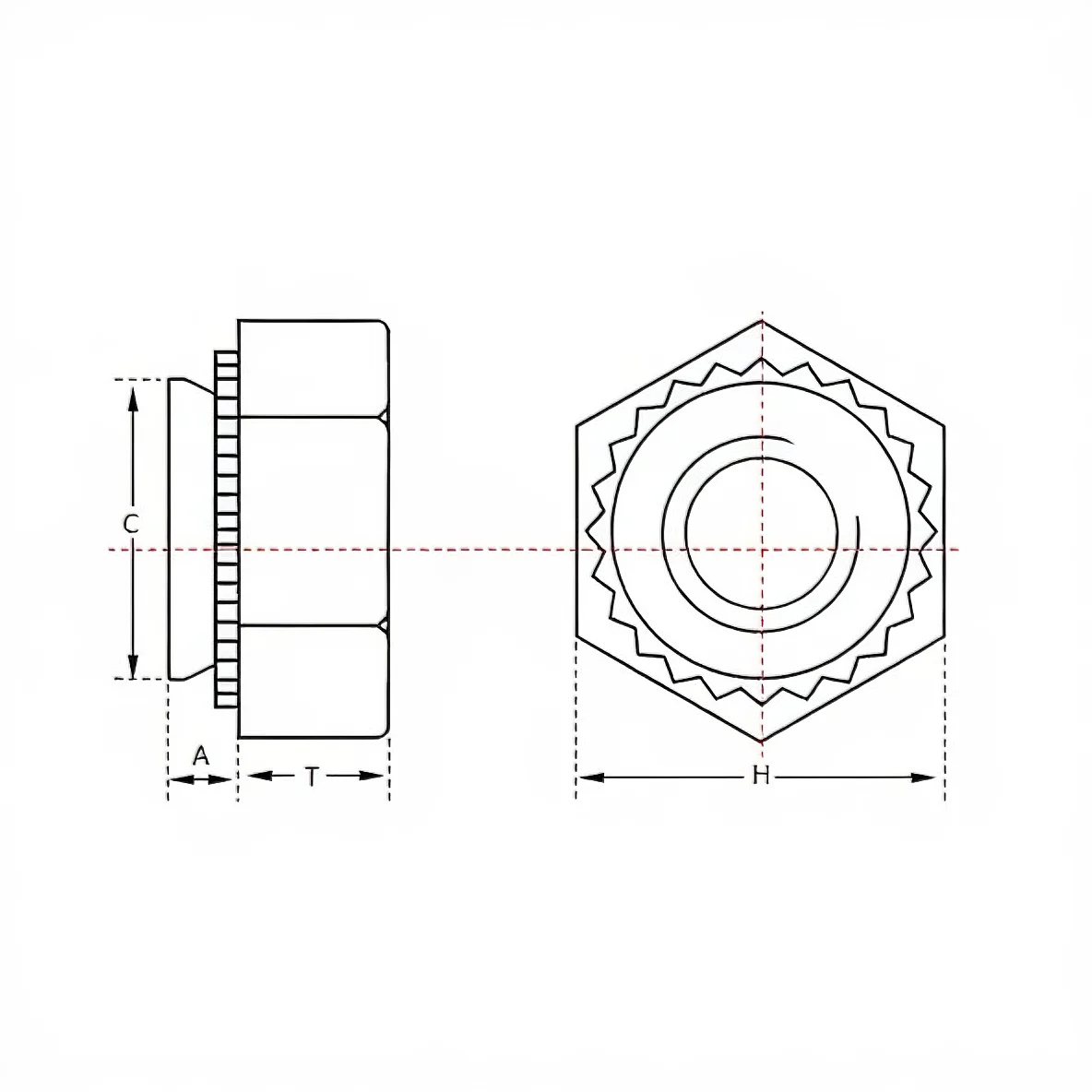

公制规格尺寸（单位MM）

螺纹×螺距	型号 TYPE			螺纹码	规格代号	A Max	最小板厚	板孔径 +0.08	C Max	H ±0.25	T ±0.1	最小边距
螺纹×螺距	碳钢	不锈钢	硬化不锈钢	螺纹码	规格代号	A Max	最小板厚	板孔径 +0.08	C Max	H ±0.25	T ±0.1	最小边距
M3×0.5	BOB	BOBS	BOB4	M3	0	0.8	0.8	4.25	4.22	5.5	2.0	4.8
					1	1.0	1.0
					2	1.35	1.4
M4×0.7	BOB	BOBS	BOB4	M4	0	0.8	0.8	5.4	5.38	7.0	2.2	6.9
					1	1.0	1.0
					2	1.35	1.4
M5×0.8	BOB	BOBS	BOB4	M5	0	0.8	0.8	6.4	6.38	8.0	3.0	7.1
					1	1.0	1.0
					2	1.35	1.4
M6×1.0	BOB	BOBS	BOB4	M6	1	1.15	1.2	8.75	8.72	10.0	4.1	8.6
M6×1.0	BOB	BOBS	BOB4	M6	2	1.4	1.5	8.75	8.72	10.0	4.1	8.6
M8×1.25	BOB	BOBS	BOB4	M8	1	1.15	1.2	10.5	10.47	12.7	5.0	9.7
M8×1.25	BOB	BOBS	BOB4	M8	2	1.4	1.5	10.5	10.47	12.7	5.0	9.7

注：型号 BOB=碳钢，BOBS=不锈钢，BOB4=硬化不锈钢；单位：mm。

美制规格尺寸（单位 inch）

螺纹×螺距	型号 TYPE			螺纹码	规格代号	A Max	最小板厚	板孔径 +.003	C Max	H ±.01	T ±.005	最小边距
螺纹×螺距	碳钢	不锈钢	硬化不锈钢	螺纹码	规格代号	A Max	最小板厚	板孔径 +.003	C Max	H ±.01	T ±.005	最小边距
.138-32 (#6-32)	BOB	BOBS	BOB4	632	1	.038	.040	.213	.212	.216	.09	.27
.138-32 (#6-32)	BOB	BOBS	BOB4	632	2	.054	.056	.213	.212	.216	.09	.27
.164-32 (#8-32)	BOB	BOBS	BOB4	832	0	.038	.040	.234	.233	.275	.09	.28
.164-32 (#8-32)	BOB	BOBS	BOB4	832	1	.054	.056	.234	.233	.275	.09	.28
.190-24 (#10-24)	BOB	BOBS	BOB4	024	0	.038	.040	.296	.295	.315	.12	.31
.190-24 (#10-24)	BOB	BOBS	BOB4	024	1	.054	.056	.296	.295	.315	.12	.31
.190-32 (#10-32)	BOB	BOBS	BOB4	032	0	.038	.040	.296	.295	.315	.12	.31
.190-32 (#10-32)	BOB	BOBS	BOB4	032	1	.054	.056	.296	.295	.315	.12	.31
.250-20 (1/4-20)	BOB	BOBS	BOB4	0420	1	.054	.056	.344	.343	.394	.17	.34
.250-20 (1/4-20)	BOB	BOBS	BOB4	0420	2	.087	.091	.344	.343	.394	.17	.34

注：单位：inch；型号含义同上（BOB/BOBS/BOB4）。
