产品概述
压铆螺柱是一种通过压铆工艺永久性植入薄板的高强度紧固件，其头部设计（如六角形）和锁紧环槽能在安装时使板材产生塑性变形并形成机械互锁，从而在板件表面形成一个具备极高抗旋转能力和抗拉脱能力的可靠外螺纹柱，专为钣金机箱机柜等需要垂直固定连接件的应用而设计。
盲孔 型
- BSO:碳钢盲孔螺柱，材质为10B21型碳钢/BSOS:不锈钢盲孔螺柱，材质为不锈钢303或不锈钢304/BSOA:铝制盲孔螺柱，材质为6063/BSO4:不锈铁盲孔螺柱，材质为416
通孔 型
- SO:碳钢通孔螺柱，材质为10B21型碳钢/SOS:不锈钢通孔螺柱，材质为不锈钢303或不锈钢304/SOA:铝制通孔螺柱，材质为6063/SO4:不锈铁通孔螺柱，材质为416。注意！SO为通孔半螺纹，SOO为通孔全螺纹

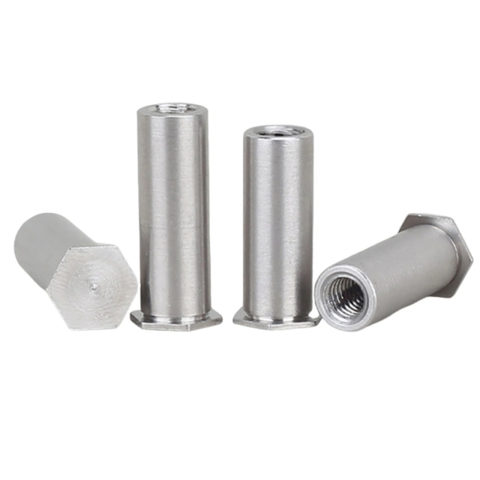

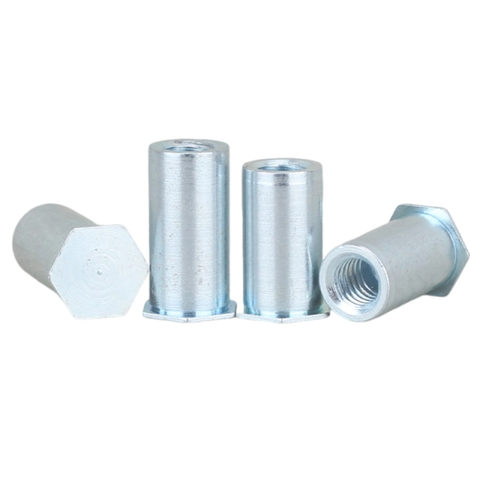

产品展示

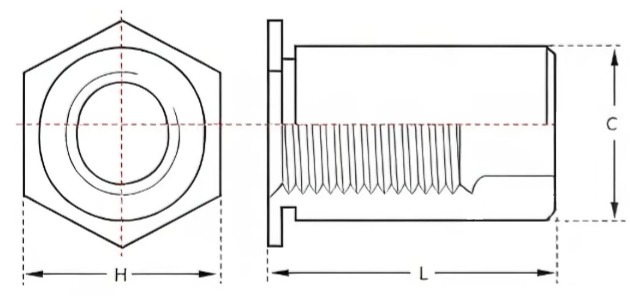

公制表
| 螺纹类型 | 安装板最薄厚度 | 安装板孔径 +0.08 |
C -0.13 |
H Nom. |
孔中心到板边缘 最小距离 |
|---|---|---|---|---|---|
| M2 | 1.0 | 4.2 | 4.19 | 4.80 | 6 |
| M2.5 | 1.0 | 4.2 | 4.19 | 4.80 | 6 |
| M3 | 1.0 | 4.2 | 4.19 | 4.80 | 6 |
| 3.5M3 | 1.0 | 5.4 | 5.38 | 6.35 | 6.8 |
| M4 | 1.3 | 6.0 | 5.95 | 7.00 | 7.5 |
| 3.5M4 | 1.3 | 7.2 | 7.11 | 7.90 | 8.2 |
| M5 | 1.3 | 7.2 | 7.11 | 7.90 | 8.2 |
| M6 | 1.3 | 8.75 | 8.72 | 10.00 | 10 |
| M8 | 1.5 | 11.0 | 10.95 | 12.7 | 14 |
英制参数表
| 螺纹 | 螺纹代码 |
板材厚度 (Min) |
板材孔径 +0.003 |
C -0.01 |
H ±0.005 |
L ±0.002 –0.005 |
|---|---|---|---|---|---|---|
| #4-40 | 440 |
0.04 | 0.166 | 0.165 | 0.187 | 6-30 |
| #4-40 | 6440 |
0.04 | 0.213 | 0.212 | 0.25 | 6-34 |
| #6-32 | 632 |
0.04 | 0.213 | 0.212 | 0.25 | 6-34 |
| #6-32 | 8632 |
0.05 | 0.281 | 0.28 | 0.31 | 6-34 |
| #8-32 | 832 |
0.05 | 0.281 | 0.28 | 0.31 | 6-34 |
| #10-32 | 032 |
0.05 | 0.281 | 0.28 | 0.31 | 6-34 |
