产品概述
这是一款专为要求背面平整和隐藏式安装的薄板应用而设计的紧固件。它通过独特的埋头设计与压铆工艺相结合，在提供强大负载能力的同时，实现了安装面的完全光滑与无缝外观。
CHA 型
- 材质：采用6063型铝合金，表面镀锌；中性盐雾 48H。
- 性能特点：具有较好的防锈性能。
- 应用场景：适用于铜板、铝板。

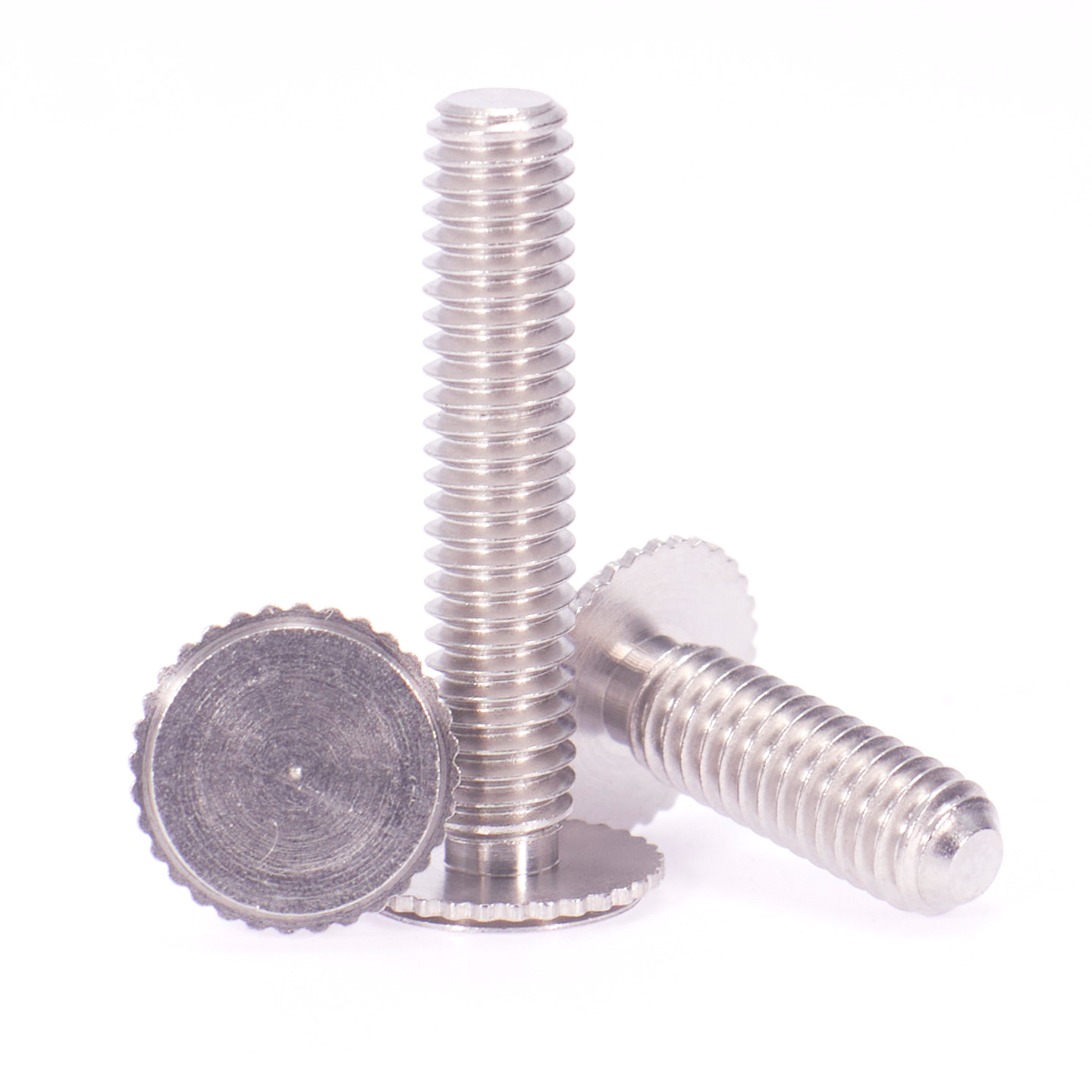

CHC 型
- 材质：采用303或304不锈钢；中性盐雾 96H。
- 性能特点：具有更高的防锈性能和耐腐蚀性。
- 应用场景：适用于铜板、铝板。

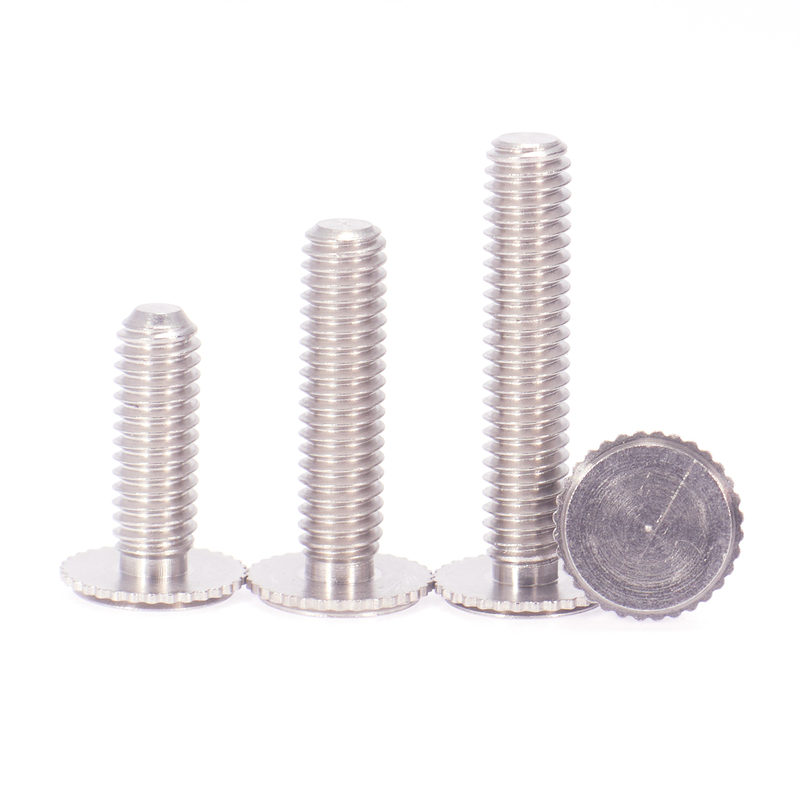

产品展示
公制表

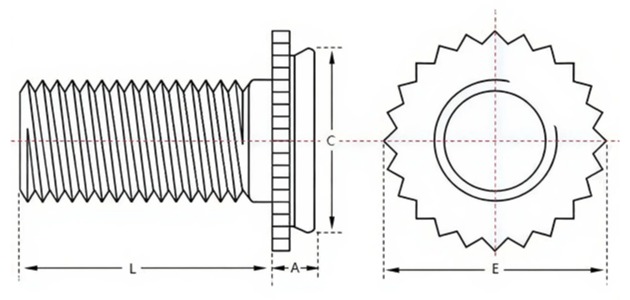

| 螺纹尺寸*螺距 | 型号 TYPE | 螺纹码 | 最小板厚 | 安装孔 | 最小安装孔深 Min | A值 MAX | E ±0.25 | C 值 MAX | 最小边距 | 安装后最大接触孔 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 铝 | 不锈钢 | ||||||||||
| M3×0.5 | CHACFHA |
CHCCFHC |
M3 | 1.62.4 |
4.37 | 1.101.91 |
1.041.8 |
5.21 | 4.35 | 4.0 | 3.5 |
| M4×0.7 | CHACFHA |
CHCCFHC |
M4 | 1.62.4 |
7.37 | 1.101.91 |
1.041.8 |
8.33 | 7.35 | 5.5 | 4.6 |
| M5×0.8 | CHACFHA |
CHCCFHC |
M5 | 1.62.4 |
7.39 | 1.101.91 |
1.041.8 |
8.89 | 7.90 | 6.4 | 5.6 |
英制表
| 螺纹尺寸*螺距 | 型号 TYPE | 螺纹码 | 最小板厚 | 安装孔 | 最小安装孔深 Min | A MAX | E ±0.25 | C 值 MAX | 最小边距 | 安装后最大接触孔 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 铝 | 不锈钢 | ||||||||||
| .112-40 (#4-40) | CHACFHA |
CHCCFHC |
440 | .062.093 |
.172 | .043.075 |
.041.071 |
.205 | .171 | .156 | .135 |
| .138-32 (#6-32) | CHACFHA |
CHCCFHC |
632 | .062.093 |
.213 | .043.075 |
.041.071 |
.250 | .212 | .188 | .160 |
| .164-32 (#8-32) | CHACFHA |
CHCCFHC |
832 | .062.093 |
.290 | .043.075 |
.041.071 |
.328 | .289 | .219 | .185 |
| .190-32 (#10-32) | CHACFHA |
CHCCFHC |
032 | .062.093 |
.312 | .043.075 |
.041.071 |
.350 | .311 | .250 | .210 |
