产品概述
这是一种通过压铆工艺安装在薄板上的紧固件，其下端设计有花齿（直纹滚花） 和环形凹槽。安装时，花齿提供强大的抗扭转能力，而下端的板材金属在压力下流入环形凹槽，形成牢固的机械互锁。
DBSO 型
- 材质：采用10B21型碳钢，表面镀锌；中性盐雾 48H。
- 性能特点：具有较好的防锈性能。
- 应用场景：适用于冷轧板。
DBSOS 型
- 材质：采用303不锈钢；中性盐雾 96H。
- 性能特点：具有更高的防锈性能和耐腐蚀性。
- 应用场景：适用于铜板、铝板。
DBSOA 型
- 材质：采用6063型铝合金。
- 性能特点：具有更高的防锈性能和耐腐蚀性。
- 应用场景：适用于铜板、铝板。

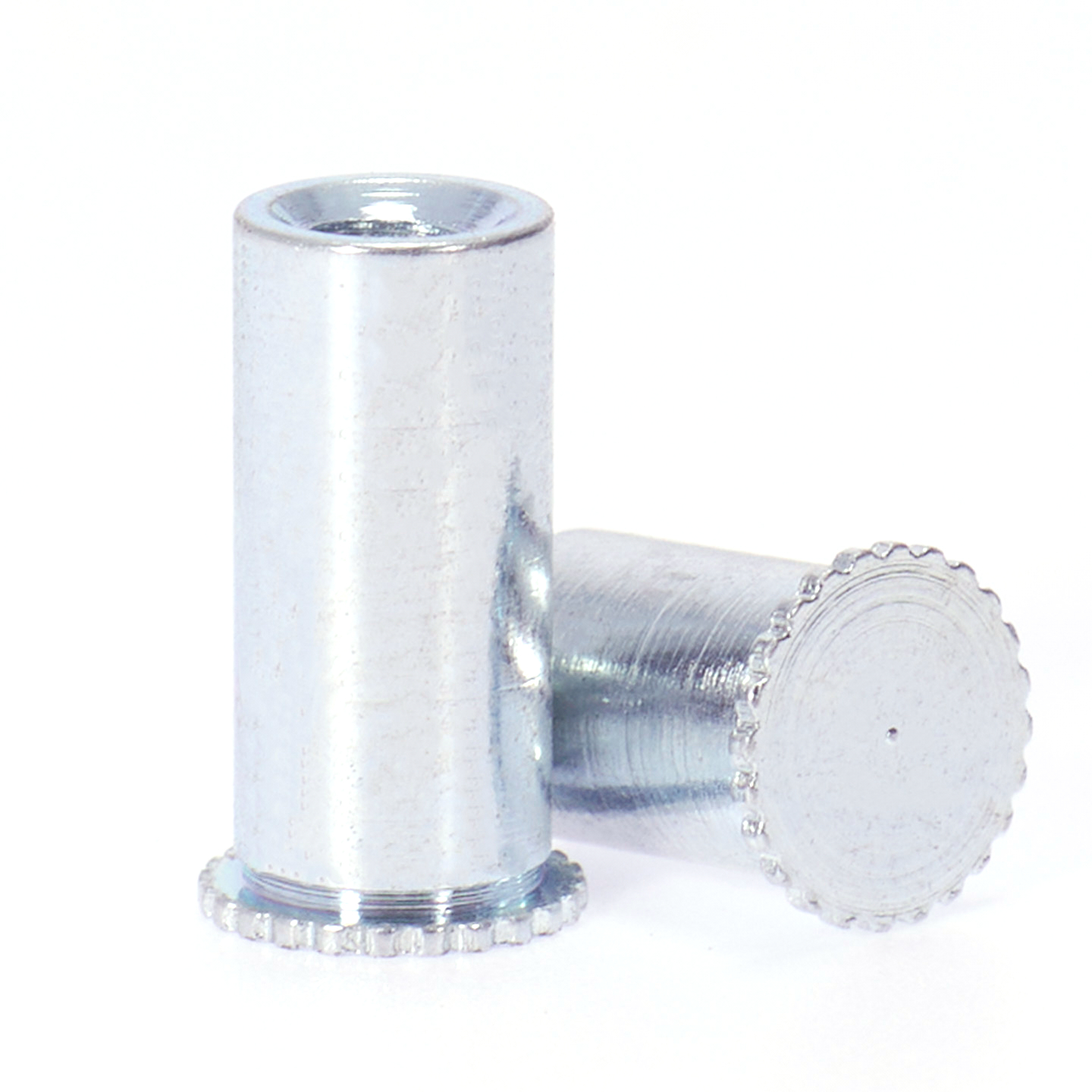

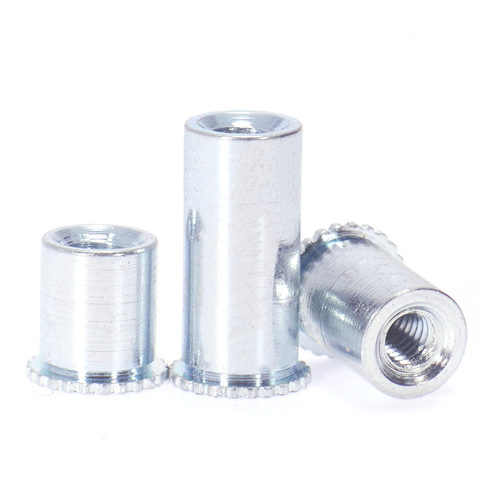

产品展示

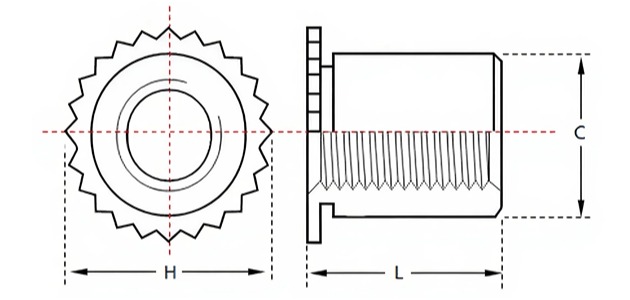

公制表
| 螺纹尺寸 x螺距 |
型号 | 螺纹码 | 最小板厚 | 安装孔径 +0.08 -0.13 |
C -0.13 |
H Nom. |
最小边距 | ||
|---|---|---|---|---|---|---|---|---|---|
| 碳钢 | 不锈钢 | 铝 | |||||||
| M2×0.4 | DBSO | DBSOS | DBSOA | M2 | 1 | 4.2 | 4.18 | 5 | 6.0 |
| M2.5×0.45 | DBSO | DBSOS | DBSOA | M2.5 | 1 | 4.2 | 4.18 | 5 | 6.0 |
| M3×0.5 | DBSO | DBSOS | DBSOA | M33.5M3 |
1 | 4.25.4 |
4.185.38 |
56.5 |
6.06.8 |
| M3.5×0.6 | DBSO | DBSOS | DBSOA | M3.5 | 1 | 5.4 | 5.38 | 6.5 | 6.8 |
| M4×0.7 | DBSO | DBSOS | DBSOA | M43.5M4 |
1.3 | 6.07.2 |
5.957.11 |
78 |
7.58.3 |
| M5×0.8 | DBSO | DBSOS | DBSOA | M5 | 1.3 | 7.2 | 7.11 | 8 | 8.0 |
| M6×1.0 | DBSO | DBSOS | DBSOA | M6 | 1.3 | 8.75 | 8.72 | 10 | 8.4 |
