产品概述
F型齐平螺母，这是一种通过压铆工艺，在薄板上形成一个高强度、内螺纹且表面平齐的螺母的标准件。螺母铆接安装后，其顶端与板材表面完全齐平，没有凸起。
F 型
- 材质：采用10B21型碳钢；表面镀锌；中性盐雾 48H。
- 性能特点：较好的防锈性能。
- 应用场景：适用于冷轧板。
FS 型
- 材质：采用303不锈钢；表面钝化；中性盐雾 96H。
- 性能特点：更高的防锈与耐腐蚀性。
- 应用场景：适用于铜板、铝板。

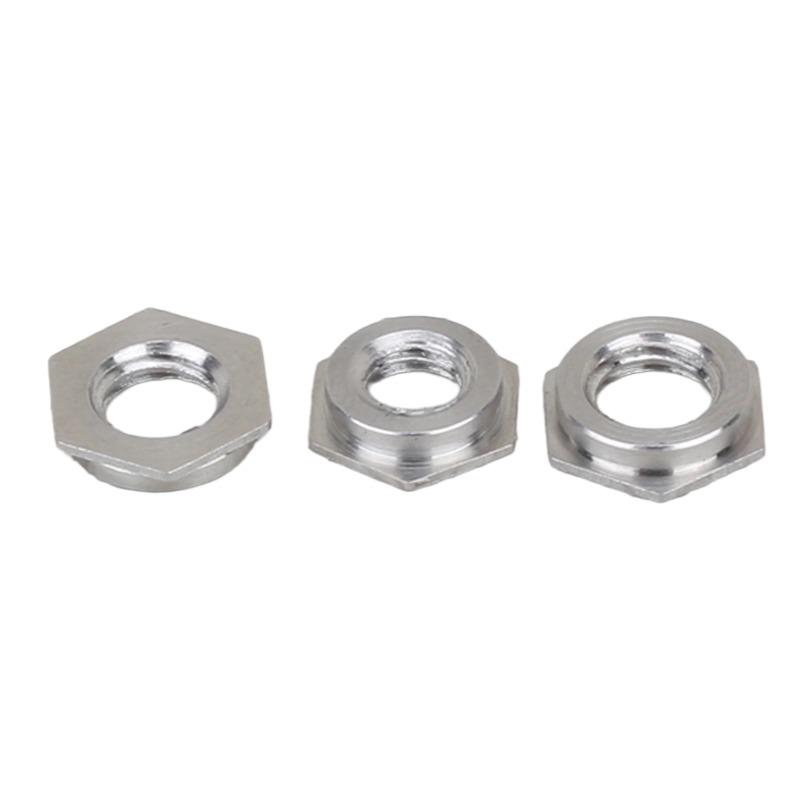

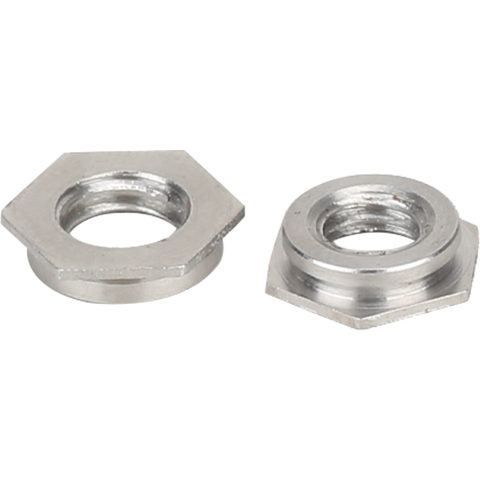

产品展示

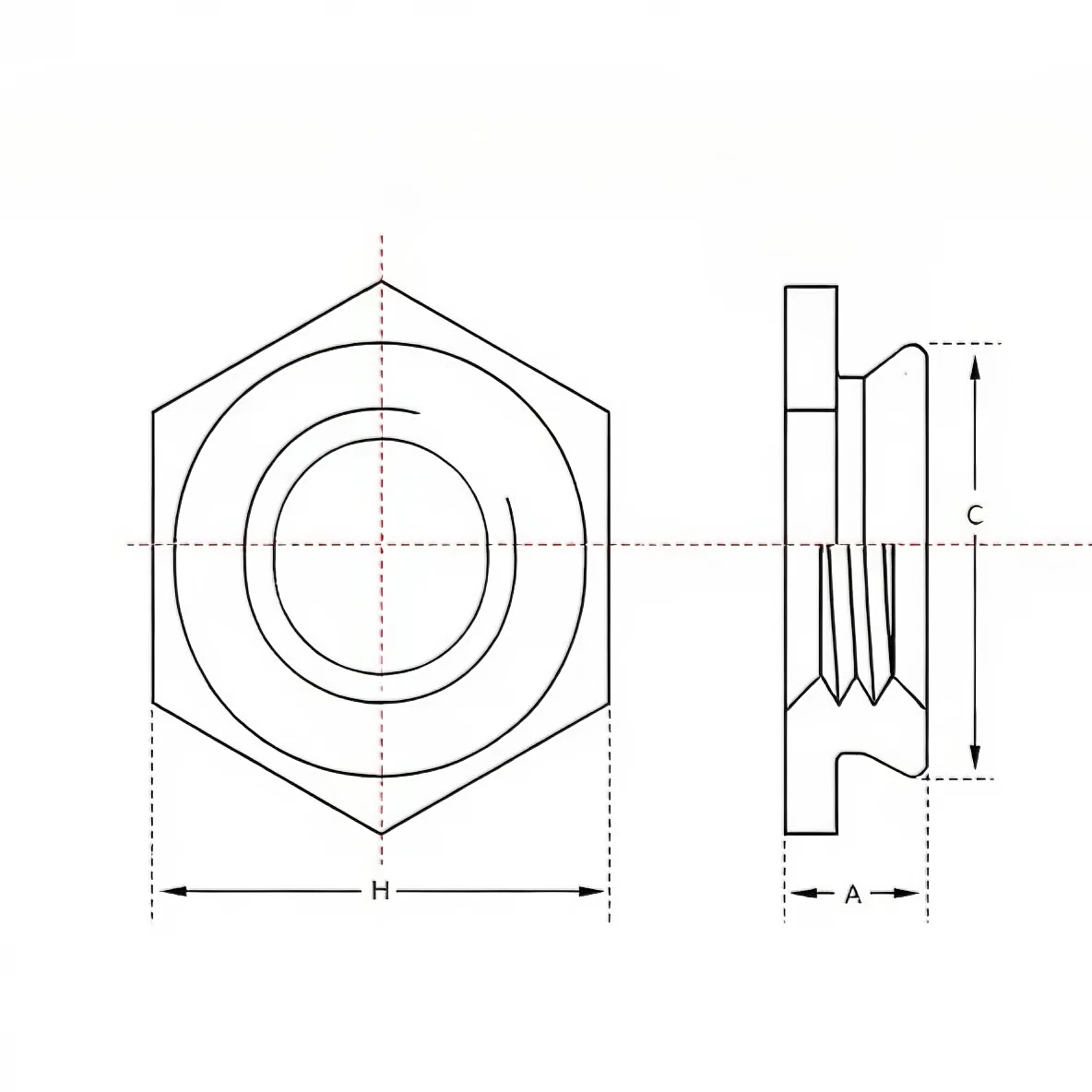

公制规格尺寸（单位 mm）
| 螺纹×螺距 | 型号 TYPE | 螺纹代码 | 规格代号 | A Max |
最小板厚 | 板孔径 +0.08 |
C Max |
H ±0.25 |
最小边距 |
|---|---|---|---|---|---|---|---|---|---|
| M2×0.4 | F/FS | M2 | 1 | 1.53 | 1.53 | 4.37 | 4.35 | 4.8 | 6 |
| 2 | 2.30 | 2.32 | |||||||
| M2.5×0.45 | F/FS | M2.5 | 1 | 1.53 | 1.53 | 4.37 | 4.35 | 4.8 | 6 |
| 2 | 2.30 | 2.32 | |||||||
| M3×0.5 | F/FS | M3 | 1 | 1.53 | 1.53 | 4.37 | 4.35 | 4.8 | 6 |
| 2 | 2.30 | 2.32 | |||||||
| M4×0.7 | F/FS | M4 | 1 | 1.53 | 1.53 | 7.37 | 7.35 | 7.9 | 7.2 |
| 2 | 2.30 | 2.32 | |||||||
| M5×0.8 | F/FS | M5 | 1 | 1.53 | 1.53 | 7.92 | 7.90 | 8.7 | 8.0 |
| 2 | 2.30 | 2.32 | |||||||
| M6×1.0 | F/FS | M6 | 3 | 3.05 | 3.20 | 8.74 | 8.72 | 9.5 | 8.8 |
| 4 | 3.84 | 4.00 | |||||||
| 5 | 4.63 | 4.75 |
注：单位 mm；表中“规格代号”对应不同高度系列，A 为最大高度值。型号说明：F 为碳钢，FS 为不锈钢。
美制规格尺寸（单位 inch）
| 螺纹尺寸 | 型号 TYPE | 螺纹代码 | 规格代号 | A Max |
最小板厚 | 板孔径 +.003 |
C Max |
H ±.01 |
最小边距 |
|---|---|---|---|---|---|---|---|---|---|
| #2-56 | F/FS | 256 | 1 | .060 | .060 | .172 | .171 | .188 | .23 |
| 2 | .090 | .091 | |||||||
| #4-40 | F/FS | 440 | 1 | .060 | .060 | .172 | .171 | .188 | .23 |
| 2 | .090 | .091 | |||||||
| #6-32 | F/FS | 632 | 1 | .060 | .060 | .213 | .212 | .250 | .27 |
| 2 | .090 | .091 | |||||||
| #8-32 | F/FS | 832 | 1 | .060 | .060 | .290 | .289 | .312 | .28 |
| 2 | .090 | .091 | |||||||
| #10-32 | F/FS | 032 | 1 | .060 | .060 | .312 | .311 | .343 | .31 |
| 2 | .090 | .091 | |||||||
| 1/4-20 | F/FS | 0420 | 3 | .120 | .125 | .344 | .343 | .375 | .34 |
| 4 | .151 | .156 | |||||||
| 5 | .182 | .187 |
注：单位 inch；表中“规格代号”对应不同高度系列，A 为最大高度值。型号说明：F 为碳钢，FS 为不锈钢。
