产品概述
它专为在薄金属板或钣金件上创建永久性的、高强度的、具有防振动松脱功能的内螺纹而设计。其核心特点是将自铆安装的便捷性与可靠的机械式自锁功能集于一身，非常适合需要承受振动、冲击或热循环的场合。
非自锁 型
- 微型非自锁螺母，采用303不锈钢，适用于0.76mm以上的板材。非自锁螺母:其防松能力完全依赖于螺栓被拧紧时产生的轴向预紧力。这个力使螺纹牙之间和螺母支撑面产生巨大的摩擦力，来抵抗旋转松脱的趋势。
自锁 型
- 微型自锁螺母，采用303不锈钢，适用于0.76mm以上的板材。自锁螺母:通过改变螺纹的几何形状来增加摩擦力,在中间加入一个金属弹性环。当螺栓拧入时，必须强行通过这个变形的区域，从而产生持续的摩擦力和锁紧力。

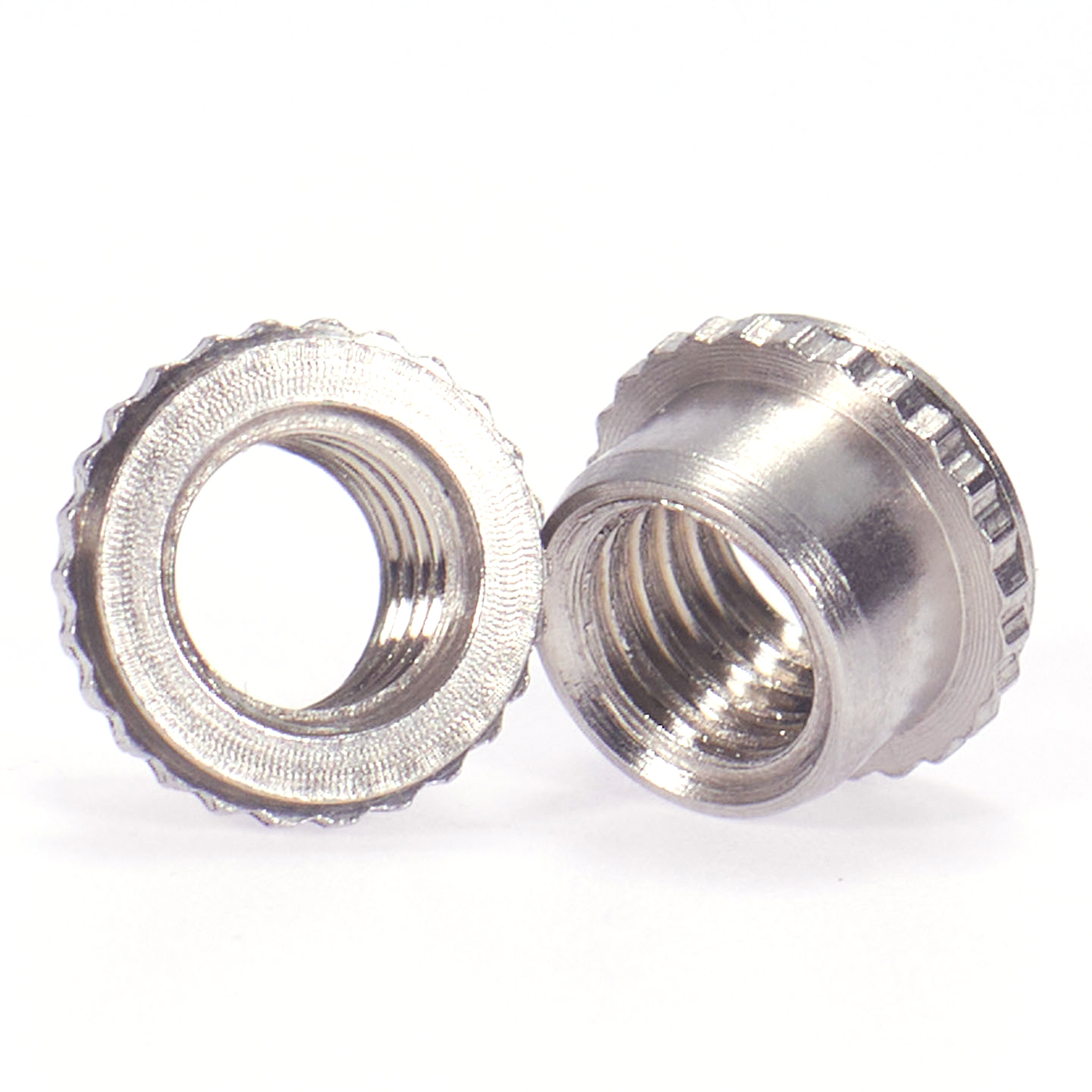

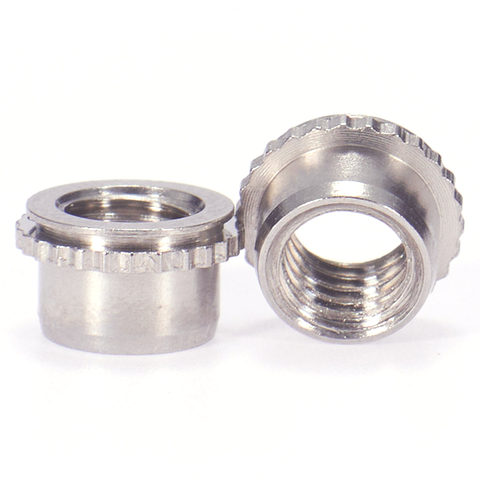

产品展示

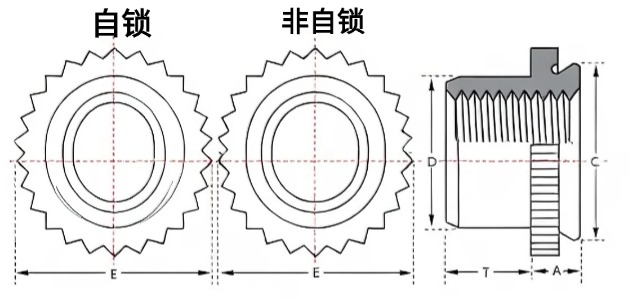

英制表
| 螺纹规格 | 类型 | 螺纹代码 | 板厚 代码 |
A（柄端） 最大值 |
板材厚度 | 安装孔尺寸 +.003 |
C +.000 .005 |
D ±.005 |
E ±.005 |
T +.015 .000 |
最小孔 边距 |
附件 最大孔 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 非自锁 | 自锁 | ||||||||||||
| .060-80 (#0-80) |
U | UL | 080 | 0 | .020 | .019-.022 | .110 | .1095 | .076 | .125 | .050 | .09 | .080 |
| .073-64 (#1-64) |
U | UL | 164 | 0 | .020 | .019-.022 | .110 | .1095 | .090 | .125 | .050 | .09 | .093 |
| .086-56 (#2-56) |
U | UL | 256 | 0 | .020 | .019-.022 | .144 | .1435 | .106 | .160 | .065 | .11 | .106 |
| .112-40 (#4-40) |
FEOX | FEO | 440 | 1 | .031 | .030-.036 | .172 | .171 | .145 | .192 | .065 | .14 | .132 |
| .138-32 (#6-32) |
FEOX | FEO | 632 | 1 | .040 | .039-.045 | .213 | .212 | .180 | .244 | .075 | .17 | .158 |
| .164-32 (#8-32) |
FEOX | FEO | 832 | 1 | .040 | .039-.045 | .290 | .289 | .215 | .322 | .090 | .20 | .184 |
| .190-32 (#10-32) |
FEOX | FEO | 032 | 1 | .040 | .039-.045 | .290 | .289 | .245 | .322 | .110 | .20 | .210 |
| 1/4-20 1/4-28 |
FEX | FE | 0420 0428 |
1 | .060 | .059-.070 | .344 | .343 | .318 | .384 | .120 | .28 | .270 |
英制表
| 螺纹规格 | 类型 | 螺纹 代码 |
板厚 代码 |
A（柄端） 最大值 |
板材厚度 | 安装孔尺寸 +0.08 |
C -0.13 |
D 最大值 |
E ±0.13 |
T ±0.4 |
最小孔 边距 |
附件 最大孔 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 非自锁 | 自锁 | ||||||||||||
| M2 x 0.4 | U | UL | M2 | 1 | 0.79 | 0.76-0.91 | 3.61 | 3.60 | 2.5 | 4.07 | 1.65 | 2.8 | 2.5 |
| M3 x 0.5 | FEX | FE | M3 | 1 | 1.02 | 0.99-1.14 | 4.39 | 4.37 | 3.96 | 4.88 | 1.9 | 3.6 | 3.5 |
| M4 x 0.7 | FEX | FE | M4 | 1 | 1.02 | 0.99-1.14 | 7.39 | 7.37 | 5.23 | 8.17 | 2.55 | 5.2 | 4.5 | M5 x 0.8 | FEX | FE | M5 | 1 | 1.53 | 1.5-1.78 | 7.39 | 7.73 | 6.48 | 8.17 | 3.05 | 5.2 | 5.5 |
| M6 x 1 | FEX | FE | M6 | 1 | 1.53 | 1.5-1.78 | 8.74 | 8.72 | 7.72 | 9.74 | 3.3 | 7.1 | 6.5 |
