支撑卡柱

提供公制与英制全规格参数，适用于薄板连接的高强度、可重复装配方案。

产品概述

PF系列松不脱螺钉，俗称弹簧螺丝或手紧螺钉，是一款专为薄板设计的高效紧固件。其核心原理是通过压铆工艺将组件整体牢固地固定在面板上，内部的弹簧结构使螺丝在拧松时可自动回弹，从而实现反复拧进拧出却永不从面板上脱落，有效防止零件丢失。此外，其外部的手拧套压有直纹齿，支持直接手动拧紧或拆卸，无需工具，极大提升了设备面板的装配与维护效率。

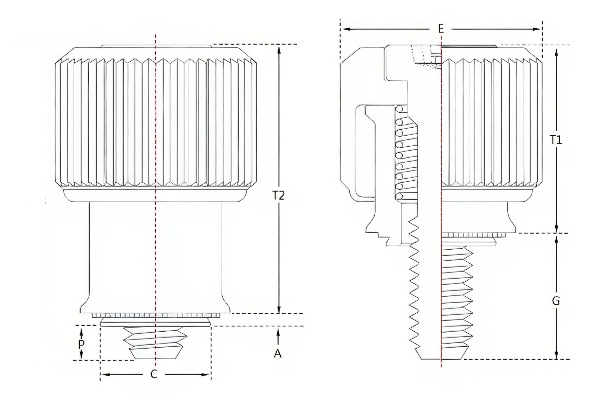

PF11 型

材质：不锈钢螺钉,碳钢压铆套,铝手拧套。

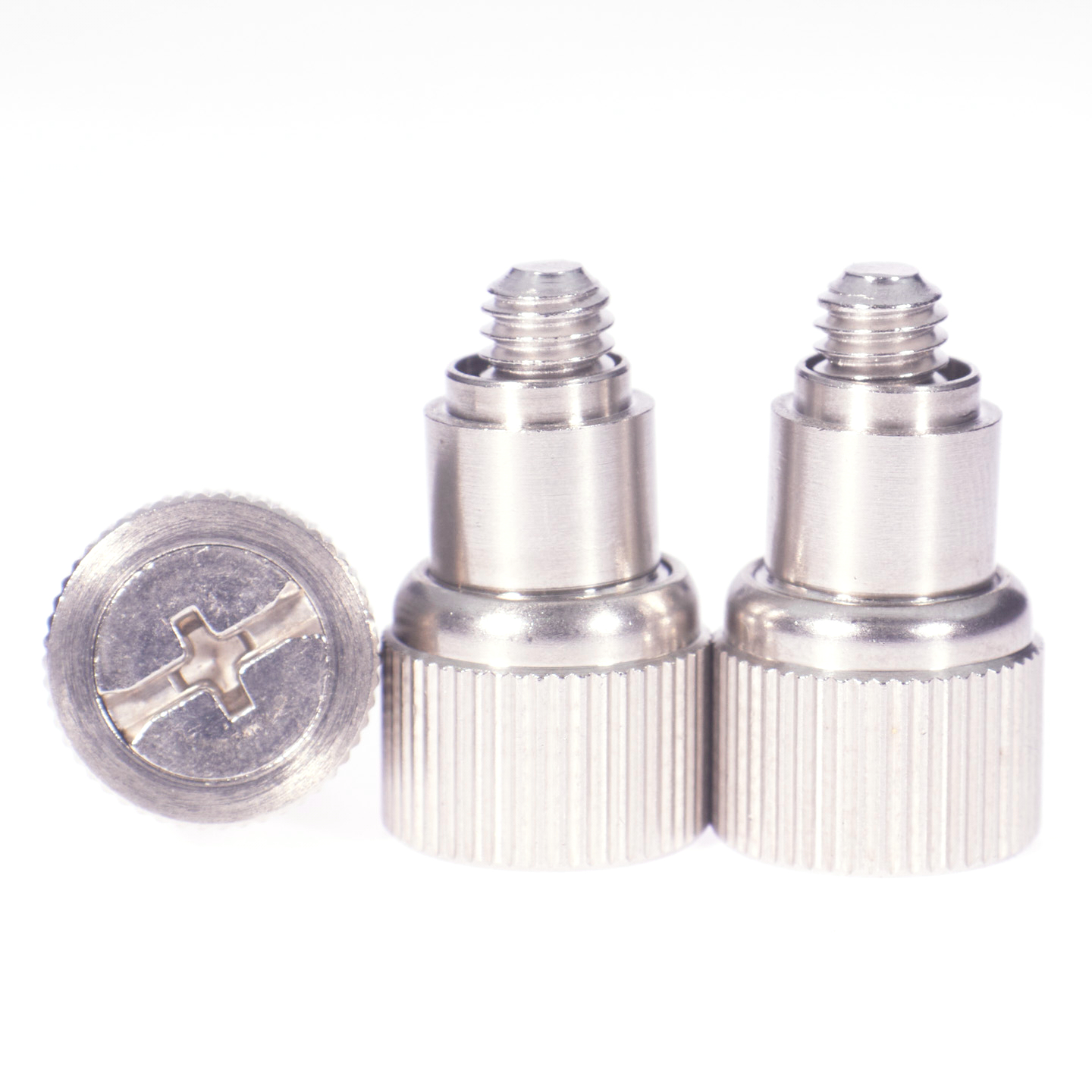

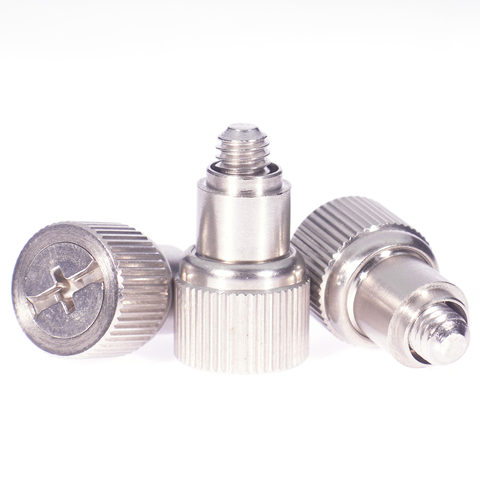

产品展示

松不脱

松不脱

公制表

公制规格尺寸表 (单位 mm)
螺纹×螺距	型号TYPE	螺纹代码	规格代号	A Max	最小板厚	板孔径 +0.08	C Max	E +0.25	G ±0.64	P ±0.64	T1 NOM	T2 NOM	槽型尺寸	最小边距
M3×0.5	PF11	M3	0	0.92	0.92	5.56	5.54	10.59	4.32	0	7.87	11.43	#1	7.11
			1						5.84	1.52
			2						7.37	3.05

M3.5×0.6	PF11	M3.5	0	0.92	0.92	6.36	6.33	11.43	5.84	0	11.43	16.26	#2	7.37
			1						7.37	1.52
			2						8.89	3.05

M4×0.7	PF11	M4	0	0.92	0.92	7.92	7.9	13.06	5.84	0	11.43	16.26	#2	8.38
			1						7.37	1.52
			2						8.89	3.05

M5×0.8	PF11	M5	0	0.92	0.92	7.92	7.9	13.06	5.84	0	11.43	16.26	#2	8.38
			1						7.37	1.52
			2						8.89	3.05

M6×1	PF11	M6	0	0.92	0.92	9.53	9.5	14.61	7.37	0	13.46	20.07	#3	11.68
			1						8.89	1.52
			2						10.41	3.05

英制表

美制规格尺寸表 (单位 inch)
螺纹尺寸	型号TYPE	螺纹代码	规格代号	A Max	最小板厚	板孔径 +.003	C Max	E +.01	G ±.025	P ±.025	T1 NOM	T2 NOM	槽型尺寸	最小边距
.112-40 (#4-40)	PF11	440	0	.036	.036	.219	.218	.417	.170	.000	.310	.450	#1	.280
			1						.230	.060
			2						.290	.120
.138-32 (#6-32)	PF11	632	0	.036	.036	.250	.249	.450	.290	.000	.450	.640	#2	.290
			1						.290	.060
			2						.350	.120
.164-32 (#8-32)	PF11	832	0	.036	.036	.312	.311	.514	.230	.000	.450	.640	#2	.330
			1						.290	.060
			2						.350	.120
.190-32 (#10-32)	PF11	032	0	.036	.036	.312	.311	.514	.000	.665	.450	.640	#2	.330
			1						.290	.060
			2						.350	.120
.250-20 (1/4-20)	PF11	0420	0	.036	.036	.375	.374	.515	.000	.807	.530	.790	#3	.460
			1						.350	.060
			2						.410	.120
