产品概述
这是一种专为薄板设计的定位销。它通过高效的压铆工艺永久性地嵌入板材，提供一个精确、稳固且垂直于板面的定位圆柱销。该圆柱销用于在组装过程中对两个或多个部件进行精确定位和对准，确保装配的准确性和一致性。
TPS 型
- 材质：采用303不锈钢；中性盐雾 96H。
- 性能特点：具有较好的防锈性能。
- 应用场景：适用于铜板、铝板。
TP4 型
- 材质：采用416不锈铁。
- 性能特点：具有较高的防锈性能和耐腐蚀性。
- 应用场景：适用于不锈钢板。

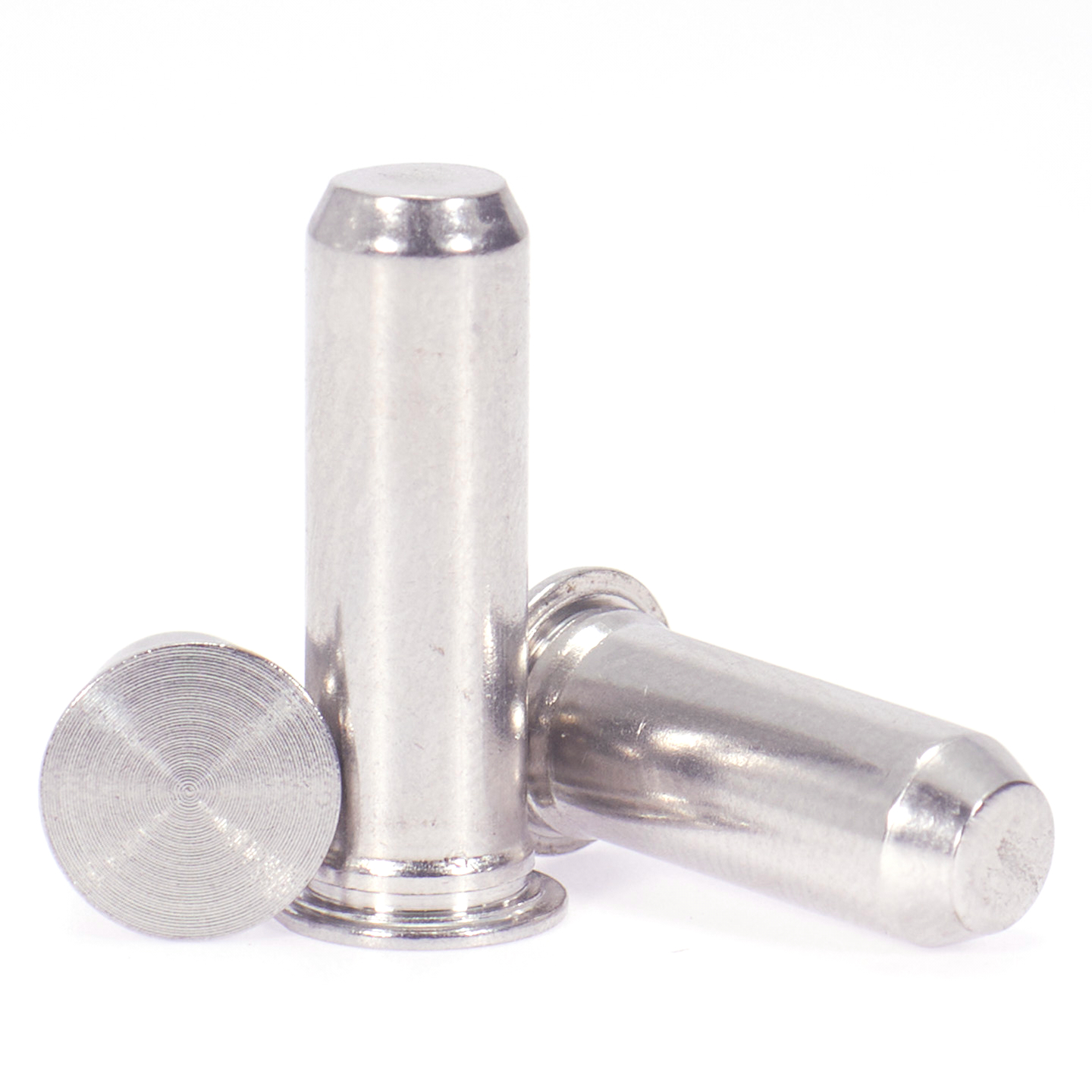

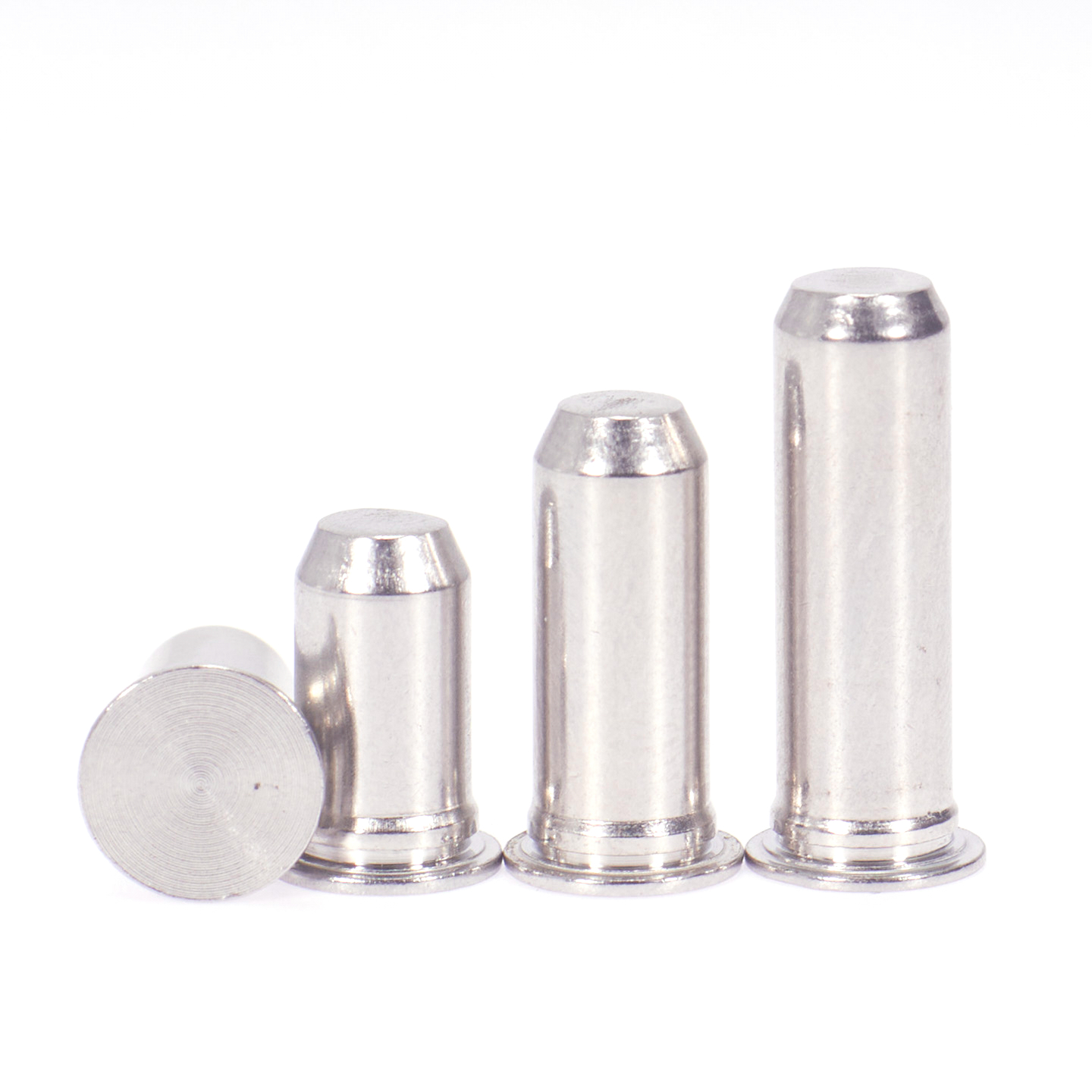

产品展示

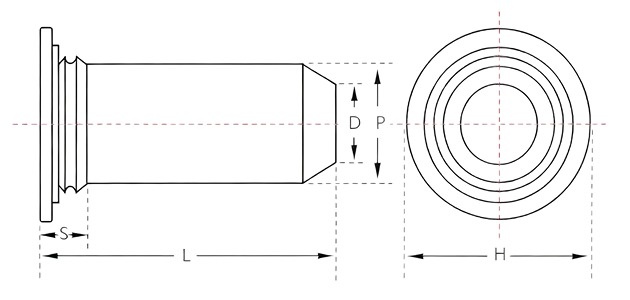

公制表
| 直径 | 型号TYPE | 直径代号 | 最小板厚 | 板孔径+0.08 | D±0.15 | H±0.4 | S Max | 最小边距 |
|---|---|---|---|---|---|---|---|---|
| 3 | TPS | 3MM | 1 | 3.5 | 2.05 | 5.2 | 2.29 | 6.4 |
| 4 | TPS | 4MM | 1 | 4.5 | 2.82 | 6.12 | 2.29 | 7.1 |
| 5 | TPS | 5MM | 1 | 5.5 | 3.53 | 7.19 | 2.29 | 7.6 |
| 6 | TPS | 6MM | 1 | 6.5 | 4.24 | 8.13 | 2.29 | 7.9 |
英制表
| 直径 | 型号TYPE | 代号 | 最小板厚 | 板孔径 Ø+.003 | D±.006 | H±.015 | S Max | 最小边距 |
|---|---|---|---|---|---|---|---|---|
| .125 | TPS | 125 | .040 | .144 | .090 | .205 | .090 | .250 |
| .187 | TPS | 187 | .040 | .205 | .132 | .270 | .090 | .280 |
| .250 | TPS | 250 | .040 | .272 | .177 | .355 | .090 | .310 |
